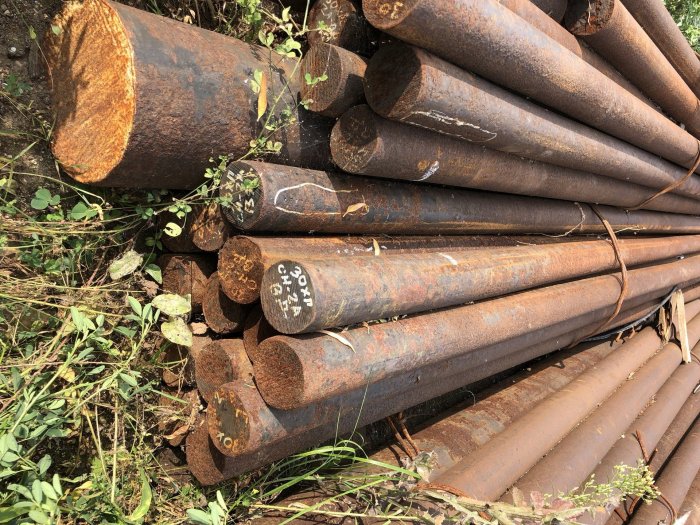

Круг 28 мм, 15Х5М ГОСТ 1133-71; ГОСТ 2591-2006; ГОСТ 2590-2006

Характеристика материала 15Х5М
Марка : 15Х5М ( другое обозначение Х5М )
Классификация : Сталь жаропрочная низколегированная
Дополнение: Сталь мартенситного класса. Рекомендуемая температура применения до 600 °С ; Температура интенсивного окалинообразования 650 °С ; срок работы - более 10000 ч.
Применение: Трубы, задвижки, крепеж и другие детали, от которых требуется сопротивляемость окислению при температуре до 600—650 °С.;


Виды поставки материала 15Х5М
В22 - Сортовой и фасонный прокат ГОСТ 1133-71; ГОСТ 2591-2006; ГОСТ 2590-2006;
В23 - Листы и полосы ГОСТ 103-2006; ГОСТ 19903-74; ГОСТ 19904-90;
В32 - Сортовой и фасонный прокат ГОСТ 8559-75; ГОСТ 8560-78; ГОСТ 20072-74; ГОСТ 14955-77; ГОСТ 1051-73; ГОСТ 7417-75;
В33 - Листы и полосы ГОСТ 7350-77; ГОСТ 4405-75;
В62 - Трубы стальные и соединительные части к ним ГОСТ 550-75; ГОСТ 8732-78; ГОСТ 8734-75; ГОСТ 9567-75;


Химический состав в % материала 15Х5М
ГОСТ 20072 - 74

C Si Mn Ni S P Cr Mo W V Ti Cu
до 0.15 до 0.5 до 0.5 до 0.6 до 0.025 до 0.03 4.5 - 6 0.45 - 0.6 до 0.3 до 0.05 до 0.03 до 0.2


Температура критических точек материала 15Х5М.
Ac1 = 815 , Ac3(Acm) = 848 , Ar3(Arcm) = 775 , Ar1 = 718


Технологические свойства материала 15Х5М .
Свариваемость: трудносвариваемая.
Флокеночувствительность: чувствительна.
Склонность к отпускной хрупкости: не склонна.


Механические свойства при Т=20oС материала 15Х5М .
Сортамент Размер Напр. sв sT d5 y KCU Термообр.
- мм - МПа МПа % % кДж / м2 -
Трубы горячедеформир., ГОСТ 550-75 392 216 22 50 1180
Пруток, ГОСТ 20072-74 Ø 90 390 215 22 50 1180 Отжиг 840 - 860oC,Охлаждение печь,
Лист толстый, ГОСТ 7350-77 470 235 18 Отжиг 840 - 870oC,Охлаждение воздух,


Твердость 15Х5М горячекатанного отожженного , ГОСТ 20072-74 HB 10 -1 = 217 МПа
Твердость 15Х5М , Трубы горячедеформир. ГОСТ 550-75 HB 10 -1 = 170 МПа


Физические свойства материала 15Х5М .
T E 10- 5 a 10 6 l r C R 10 9
Град МПа 1/Град Вт/(м·град) кг/м3 Дж/(кг·град) Ом·м
20 2.11 7750 430
100 11.3 37 7730 483
200 11.6 36 7700
300 11.9 35 7670
400 1.78 12.2 34 7640
500 1.45 12.3 33 7610
600 1.02 12.5 7580
T E 10- 5 a 10 6 l r C R 10 9


Зарубежные аналоги материала 15Х5М
Внимание! Указаны как точные, так и ближайшие аналоги.
США Германия Япония Франция Евросоюз Италия Китай Венгрия Польша Румыния Чехия
- DIN,WNr JIS AFNOR EN UNI GB MSZ PN STAS CSN
501
502
K41545
S50100
S50200
T12005
T51605
1.7362
12CrMo19-5
T5
X12CrMo5
SFVAB5A
STBA25
STC48
STFA25
STPA25
710CD5-05
Z15CD5-05
Z20CD5
1.7362
5CrMo16
X12CrMo5
A16CrMo25-5KG
A16CrMo25-5KW
10MoCr50
12CrMo20-5
H5M
10MoCr50
17102


Обозначения:
Механические свойства :
sв - Предел кратковременной прочности , [МПа]
sT - Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5 - Относительное удлинение при разрыве , [ % ]
y - Относительное сужение , [ % ]
KCU - Ударная вязкость , [ кДж / м2]
HB - Твердость по Бринеллю , [МПа]

Физические свойства :
T - Температура, при которой получены данные свойства , [Град]
E - Модуль упругости первого рода , [МПа]
a - Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l - Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r - Плотность материала , [кг/м3]
C - Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R - Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений - сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая - сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая - для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг

15Х5М - Сталь жаропрочная низколегированная
15Х5М - химический состав, механические, физические и технологические свойства, плотность, твердость, применение
