Суть процесса гибки труб в горячем состоянии с нагревом ТВЧ.

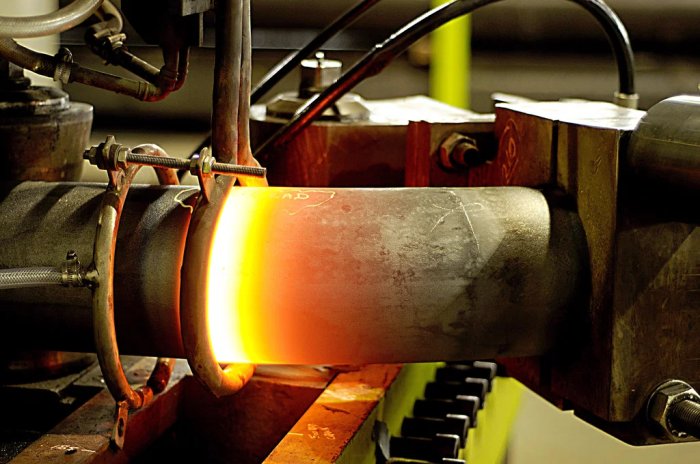

Труба нагревается индуктором ТВЧ до температуры 800—1200° и становится пластичной. Усилием приложенным на конце трубы перпендикулярно ее оси, труба изгибается в нагретой зоне. В процессе гибки труба непрерывно подвергается усилием вдоль оси, при этом новые участки трубы последовательно проходят через индуктор.
В зоне одновременного нагрева и изгиба получается изгиб каждого весьма малого участка трубы.
Индуктор для нагрева простых или толстостенных трубы представляет собой медное кольцо (виток).
Индуктор включен во вторичную обмотку трансформатора, первичная обмотка которого соединена с генератором токов высокой частоты (2 500 Гц).
Участок трубы, расположенный в индукторе, подвергается влиянию быстрого переменного магнитного поля. В этом участке возбуждаются вихревые движения тока, которые создают нагрев до заданной температуры.
Перед индукционной гибкой труба устанавливается в зажимах и направляющих роликах. Вплотную к трубе подводится нажимной ролик. Включается генератор, ток высокой частоты подается на индуктор и создается нагрев кольцевого участка трубы. Механизмом продольной подачи трубы опираясь на поддержку, перемещается вдоль оси станка, одновременно перемещается нажимной ролик, изгибая трубу.
